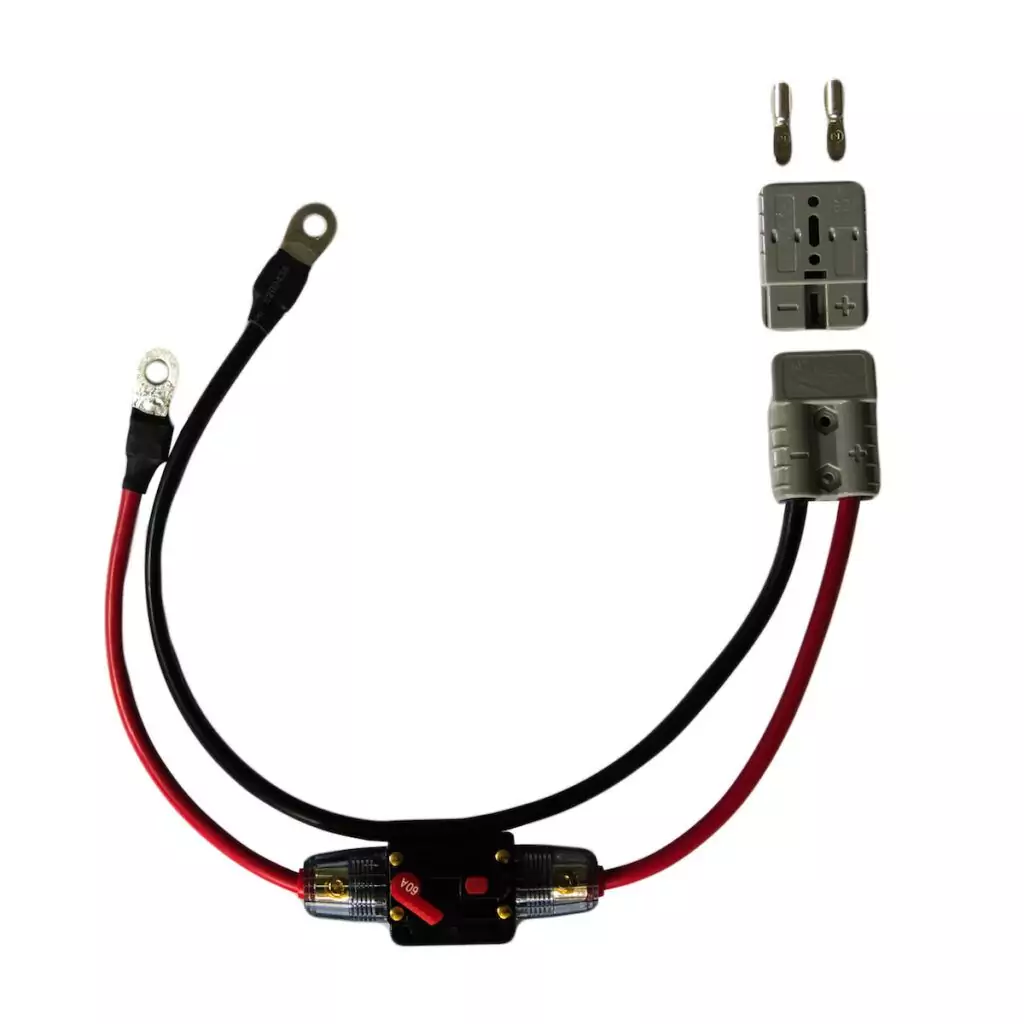

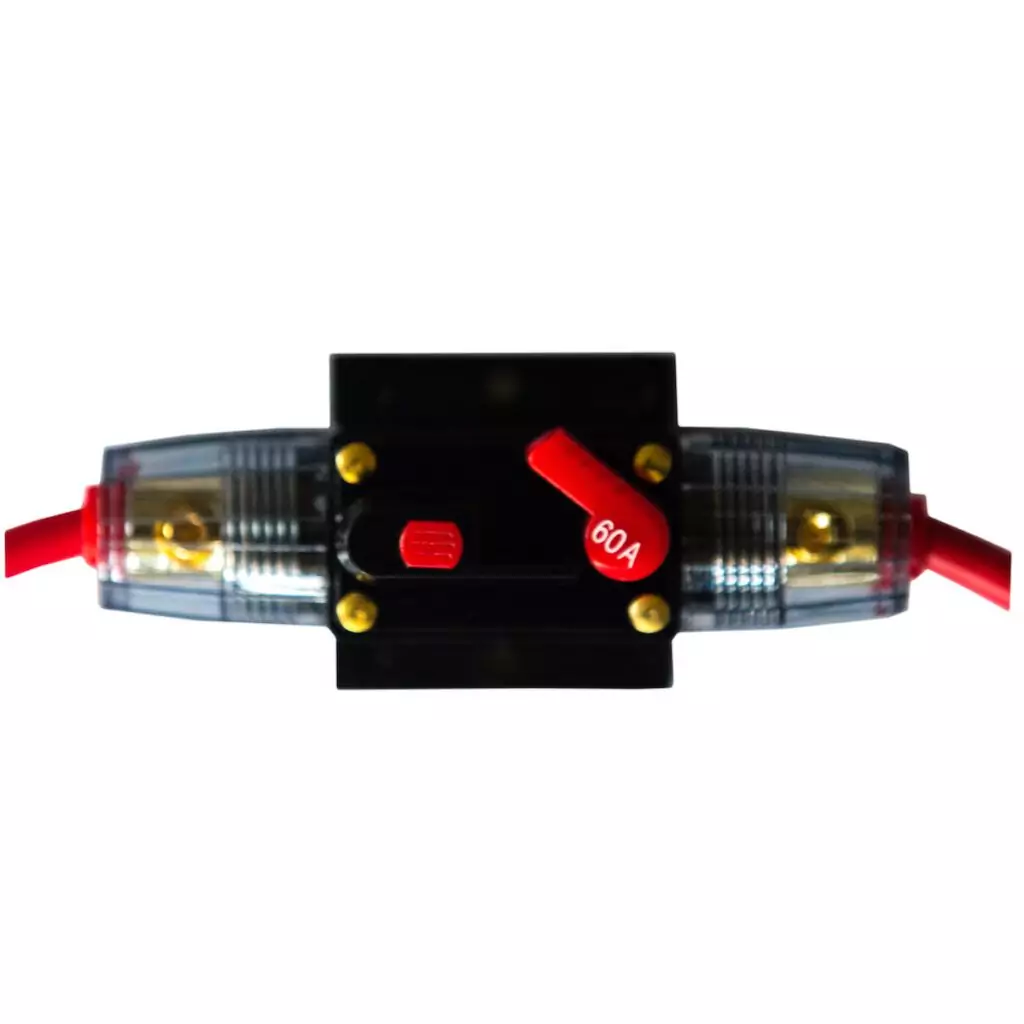

Moteur électrique Quick Connect 60A réinitialisable

Installation et utilisation des câbles extérieurs :

• 1Les connecteurs à languette sont « fixés » aux bornes de votre batterie li-ion Rebelcell, tandis que les connecteurs gris supplémentaires peuvent être fixés aux câbles de votre moteur hors-bord 12V.
• 2Le connecteur est adapté à un câblage de 6-12 AWG, max 50A.
• 3Les contacts de couleur argent peuvent être sertis (avec une pince à sertir AMP) ou soudés aux câbles de votre moteur électrique ou chargeur.
• 4Après le sertissage ou la soudure, faites glisser les contacts dans le boîtier gris du connecteur jusqu’à ce que vous entendiez un clic (veillez à noter le + et le – des câbles).
  Les contacts sont alors sécurisés et ne peuvent pas être retirés.
• 5Vous pouvez maintenant connecter la fiche grise ANEN à l’autre fiche grise ANEN pour une connexion sûre et fiable.

Important:

• 1Nous vous recommandons de consulter le manuel d’utilisation de votre moteur hors-bord et de placer un fusible approprié dans le câble du hors-bord pour une utilisation en toute sécurité.
• 2Consultez votre distributeur pour obtenir d’autres instructions de montage.
