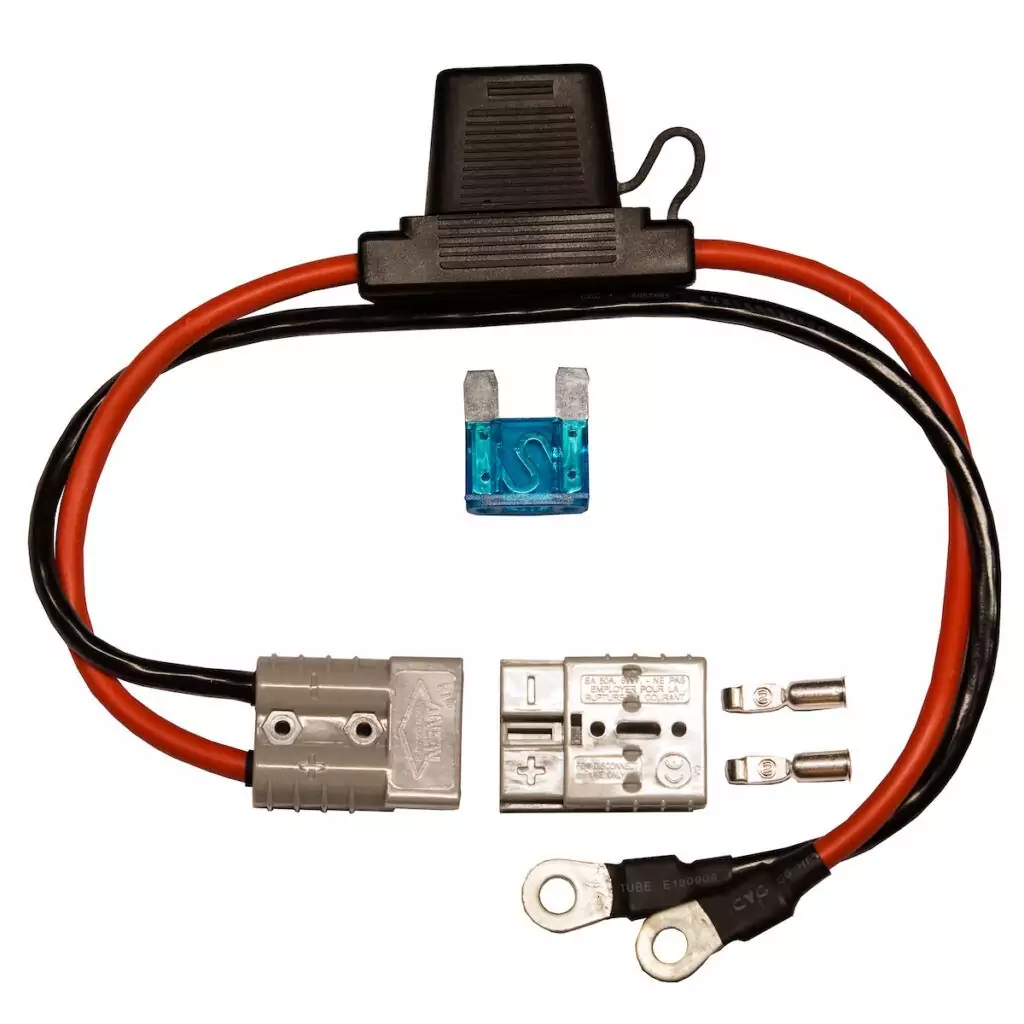

Quick Connect E-Motor 60A

Installation und Einsatz von Außenbordkabeln:

• 1Die Ösenverbinder werden an den Kontakten Ihres Rebelcell-Li-Ion-Akkus befestigt, während die zusätzlichen grauen Stecker mit den Kabeln Ihres 12 V-Außenbordmotors verbunden werden können.
• 2Der Steckverbinder eignet sich für eine Verdrahtung von 6–12 AWG, max. 50 A.
• 3Die silberfarbenen Kontakte können gecrimpt (mit einer AMP-Crimpzange) oder an die Kabel Ihres Elektromotors oder Ladegeräts gelötet werden.
• 4Nach dem Crimpen oder Löten schieben Sie die Kontakte in das graue Steckergehäuse, bis Sie ein Klicken hören (achten Sie auf die „+“- und „-“-Kennzeichnung der Kabel).
  Die Kontakte sind dann gesichert und können nicht getrennt werden.
• 5Sie können jetzt den grauen ANEN-Stecker mit dem anderen grauen ANEN-Stecker verbinden und so eine sichere und zuverlässige Verbindung herstellen.

Wichtig:

• 1Wir empfehlen Ihnen, in der Bedienungsanleitung Ihres Außenbordmotors nachzulesen und aus Sicherheitsgründen eine geeignete Sicherung in das Außenbordkabel einzusetzen.
• 2Weitere Montageanweisungen erhalten Sie bei Ihrem Händler.
